放样测量是根据点的设计坐标或与控制点的边、角关系，在实地将其标定出来所进行的测量工作。

一、按水平角和距离进行放样

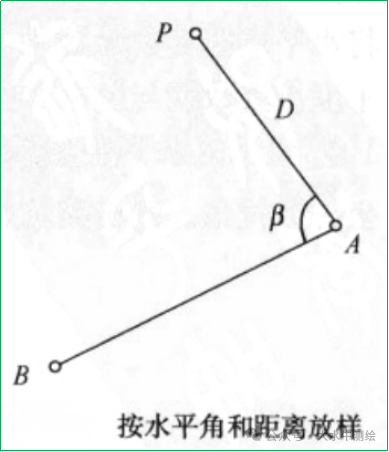

按水平角和距离进行放样，采用极坐标法。如下图所示：

A、 B 两点为控制点，已知水平角β和距离D,  即可在实地定出P点放样可按以下程序进行：

① 在A 点上安置仪器，瞄准B 点，将水平度盘读数设置为0°00'00"。

②选择放样模式，依次输入距离和水平角放样值。

③先进行水平放样，在水平角放样模式下转动照准部，当实际角度值与角度放样值的差值显示为零时，固定照准部。此时仪器的视线方向即角度放样值的方向。

④将棱镜置于仪器视线方向上进行距离放样，在距离放样模式下测取距离，根据与距离放样值的差值，朝向或背向仪器方向移动棱镜，直至实际距离与距离放样值的差值显示为零时，该棱镜点即是放样点P,  由此定出P点 。

在放样点的平面位置确定后，如果需要放样该点的高程，则可按照坐标测量的方法，测定该点的实际高程，通过实际高程与高程放样值之差，即可定出放样点的高程设置。

二、按坐标进行放样

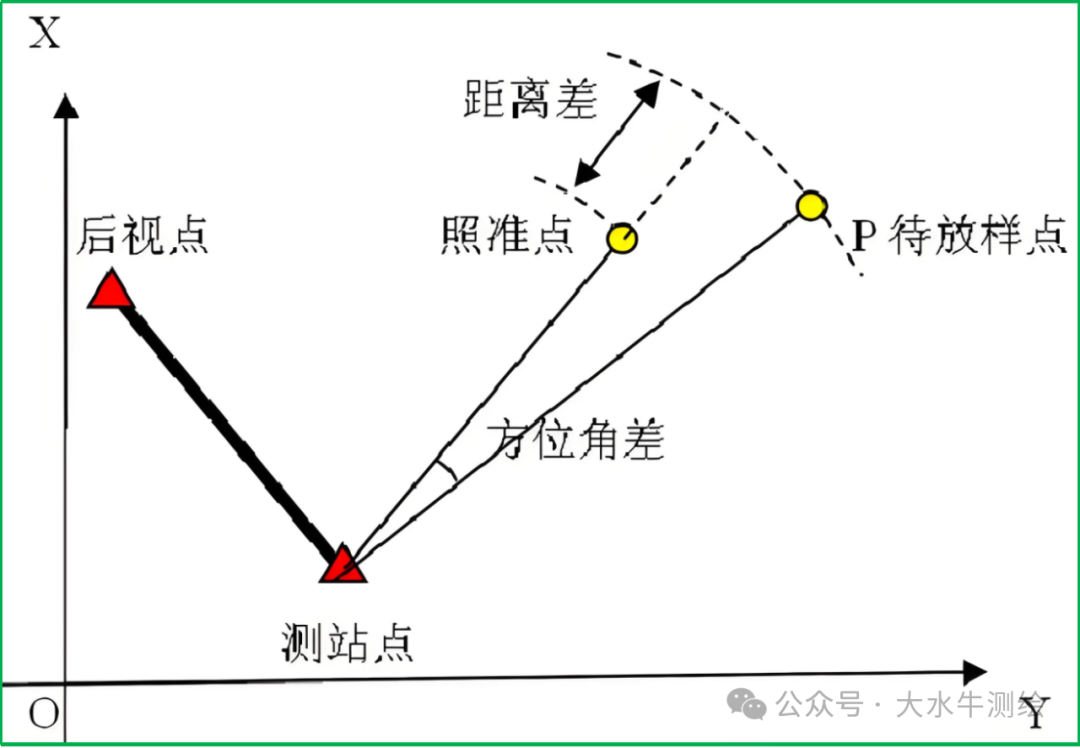

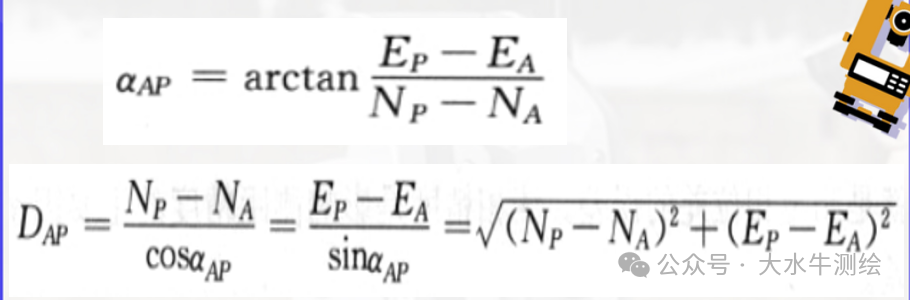

如上图所示，A 点为测站点，坐标(NA 、EA 、ZA)为已知 。P 为放样点，坐标(Np 、Ep、 Zp) 也已给定。根据坐标反算公式计算出AP直线的坐标方位角和长度：

aAp和 DAP算出后即可定出放样点P  的位置。实际上，上述计算是通过仪器机内软件完成的 。

按坐标放样的程序可归纳为：

①按照坐标测量进行操作。

②通过操作键盘找到输入放样点坐标的位置，然后依次将放样点坐标的数字输入。

③参照按水平角和距离进行放样的步骤③、④，将放样点P 的平面位置定出。

④将棱镜置于P点上进行高程(Z坐标)放样。在坐标放样模式下测量Z 坐标，根据与Z 坐标放样值的差值，上、下移动棱镜，直至实际Z 坐标值与Z 坐标放样值的差值显示为零时， 放样点P的位置即确定。

以上仅仅介绍了全站仪最基本的测量功能，而且仅限于键盘操作。如果欲使用其他一些测量功能以及涉及数据采集、存储、管理、传输等问题，可详细阅读仪器使用说明书的相关部分。
